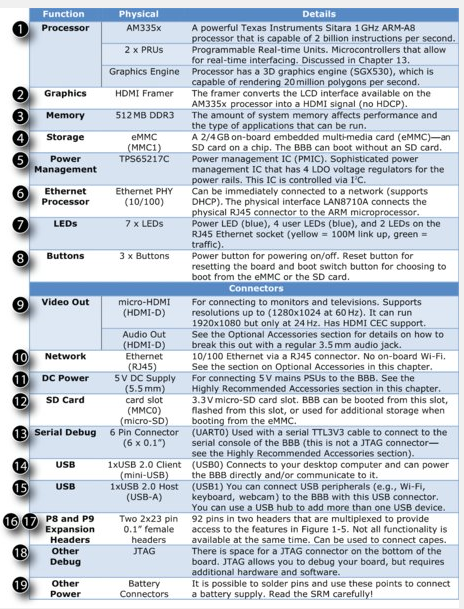

BBB HW

JTAG을 사용하려면 Samtec FTR-110-03-G-D-06를 구입하여 납땜해야 한다.

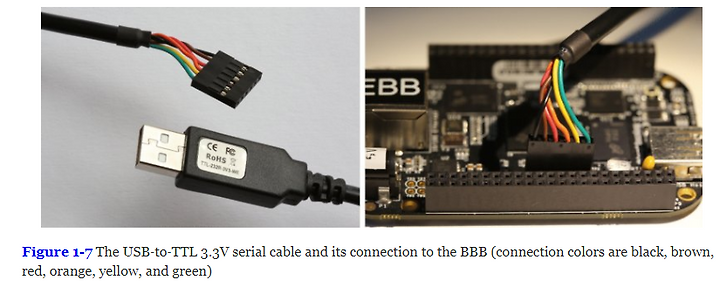

  시리얼 통신을 3.3v usb to ttl 3.3v 시리얼 케이블이 필요하다. 1번(검은색)이 GND, 4번(주황색)이 RX, 5번(노란색)이 TX만 연결하면 된다.

  bbb에서 GPIO핀의 전류는 매우 낮다. 아두이노의 경우 출력전류가 40mA이지만 bbb는 source는 4~6mA, sink는 8mA까지 허용된다.

  GPIO핀은 3.3V용으로 사용되며 ADC의 경우 1.8V까지 허용된다.

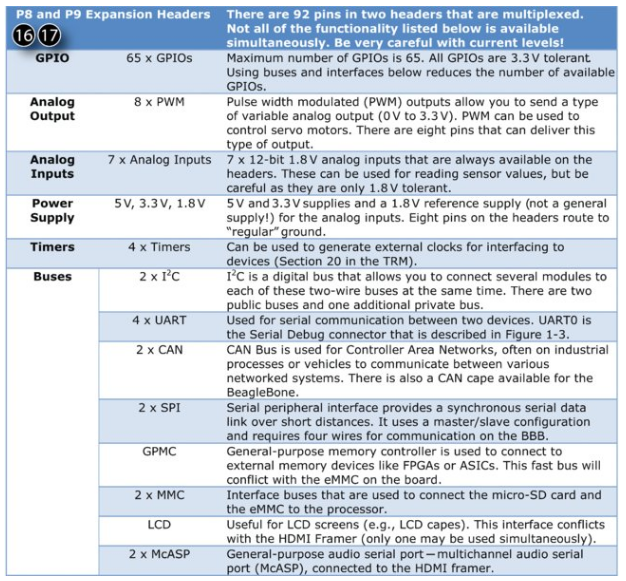

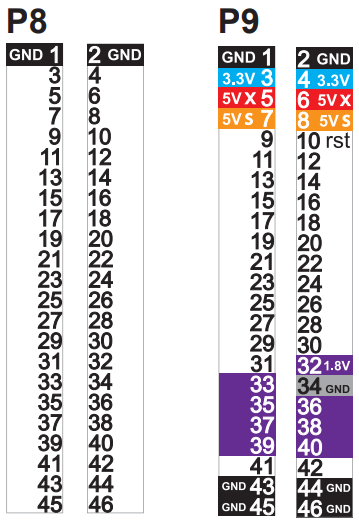

  P8, P9의 핀배열은 아래와 같다. 알맞은 크기로 출력해서 붙여놓으면 좋다.

  bbb 초기에는 XAM3359AZCZ100 프로세서가 사용되었지만 최근(Rev B)에는 AM3358BZCZ100가 사용되어지고 있다.

  bbb 구글 그룹, groups.google.com/d/forum/beagleboard

         라이브 쳇, https://beagleboard.org/chat
