xg5000 레지스터, MOV, 타이머, 카운터

사용 모델

  XGB-XBC-DR20SU
  XGB-XBC-DR32H

alt+1 프로젝트 창

레지스터
K 상수
Z 인덱스 레지스터
S 단계 레지스터(순차 제어용)
D 데이터 레지스터
R 보존용 레지스터
F 특수 레지스터
 _t10n  : 1초 플리커
 _t1s    :1스캔 온 _t1s
 _on     : 상시 온

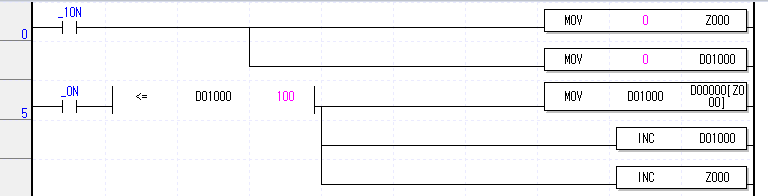

인덱스 레지스터 사용



4비트 이동 (mov4p 10 p20)



카운터 값을 출력으로

  mov 명령어는 16비트 이동

  출력카드는 p20부터 시작이므로 P2로 이동을 해야 동작한다.

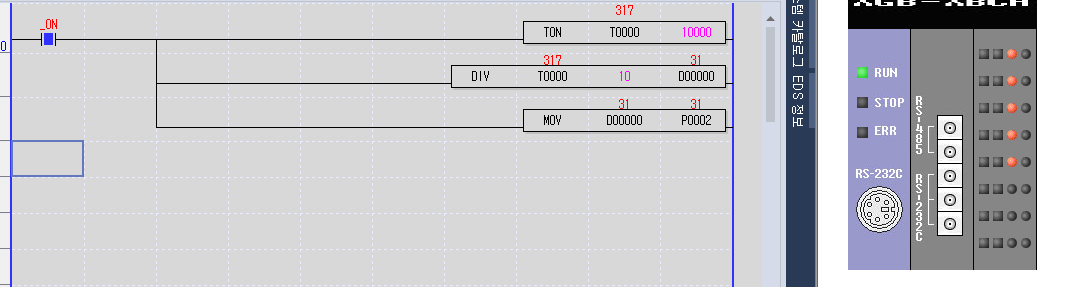

타이머 값을 출력으로

  100ms 단위이므로 10을 나눈 값을 출력으로 보낸다.
